آشنایی با رولبرینگ‌ها

همانطور که در بالا به آن اشاره شد یاتاقان‌های غلطشی به دو دسته بلبرینگ‌ها و رولبرینگ‌ها تقسیم‌بندی می‌شوند که در این قسمت می‌خواهیم رولبرینگ‌ها را بصورت کامل بررسی کنیم و انواع آن‌ها را بگوییم.

تفاوت اصلی رولبرینگ‌ها با بلبرینگ‌ها در شکل اجرای چرخنده‌شان است، لذا اگر این اجزا چرخنده بشکل رول باشند به آن‌ها رولبرینگ می‌گویند. در این مقاله به اختصار رولبرینگ‌ها را معرفی خواهیـــم کرد برای اطلاعات بیشتر مقاله همه چیز در مورد رولبرینگ‌ها را مطالعه کنیـــد.

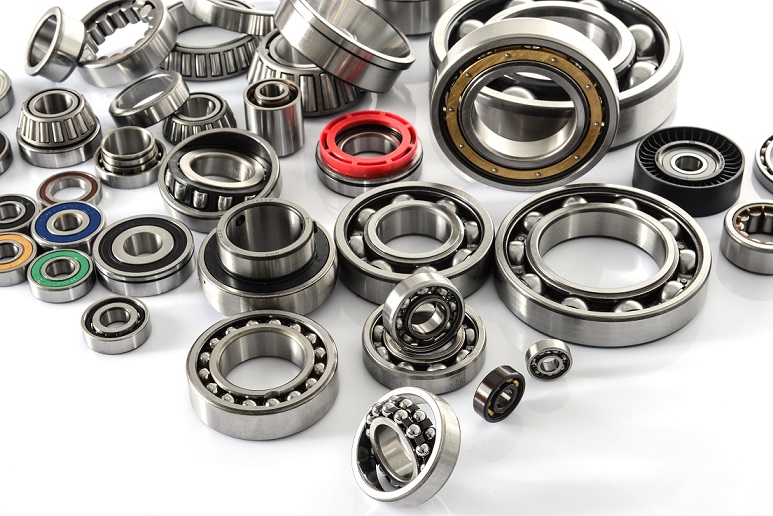

انواع رولبرینگ‌های صنعتی

رولبرینگ استوانه‌ایی Cylindrical Roller Bearings

رولبیرینگ مخروطی Taper Roller Bearings

رولبرینگ بشکه‌ایی Spherical Roller Bearings

رولبرینگ کف گرد Thrust Roller Bearings

شبدیز مارکت تامین کننده ی انواع دیسک و صفحه

۱) رولبرینگ استوانه‌ایی Cylindrical Roller Bearings

رولبرینگ استوانه‌ایی اجزای چرخنده به شکل رول استوانه‌ایی می‌باشد، رولبرینگ استوانه‌ایی دارای طرح‌های NJ ،N ،NU می‌باشند. رولبرینگ‌ها به دو دسته طرح شناور و غیر شناور تقسیم‌بندی می‌شوند که در ادامه آنهــا را معرفی خواهیم کرد.

رولبرینگ طرح‌های N و NU، جزء طرح‌های شناور هستند که رینگ آن‌ها می‌تواند حرکت عرضی داشته باشد اما رولبرینگ طرح NJ غیر شناور است که رینگ رولبرینگ نمی‌تواند حرکت عرضی داشته باشد.

تفاوت اصلی رولبرینگ‌های طرح‌های شناور و رولبرینگ‌های طرح‌های غیر شناور در جهت تحمل بار محوری آن‌ها می‌باشد.

در حال حاضر در طراحی رولبرینگ استوانه‌ایی برای تحمل بار بیشتر اصلاحاتی انجام شده است که در این بیرینگ‌ها با پسوند E مشخص می‌شود در نمونه‌های یکسان از رولبرینگ استوانه‌ایی اصلاح شده و نمونه‌های قبلی در قطر یکسان در انواع دارای پسوند E شعاع رولر افزایش یافته است که موجب افزایش تحمل بار می‌شود.

شکل اصلی رولر‌ها و شیار‌ها در رولبرینگ استوانه‌ایی، استوانه است اما به علت کاهش تمرکز تنش و افزایش عمر رولبرینگ، رولر‌ها را با فرم سطحی لگاریتمی می‌سازند.

سطح داخلی لبه‌های رینگ‌ها برای افزایش بیشتر روانکاری بیرینگ و افزایش ضخامت لایه روغن را در هنگام ساخت به سمت بیرون شیب دار می‌سازند، رولبرینگ استوانه‌ایی کاربرد زیادی در صنعت دارند از آن‌ها در تجهیزات انتقال نیرو، ویبراتور‌ها و در کارگیر ماشین‌های ابزار و شفت‌های دستگاه‌های برش و … مورد استفاده قرار می‌گیرند.

آشنایی با دیسک و صفحه ی شایان صنعت

بلبرینگ

۲) رولبرینگ بشکه‌ایی Spherical Roller Bearings

رولبرینگ بشکه‌ایی به دسته‌بندی خود تنظیم تعلق دارند رینگ خارجی این نوع از رولبرینگ ‌ها مشابه بلبرینگ‌های خود تنظیم پروفیل کروی دارند که موجب می‌شود رولبرینگ خود را به وضیعت ناهمراستایی شفت تطبیق بدهد.

از ویژگی رولبرینگ بشکه‌ایی می‌توان به توانایی بالا در تحمل بار‌های سنگین همراه با شوک ضربه‌ایی شدید و استحکام بالا اشاره کرد از رولبرینگ بشکه‌ایی بیشتر در صنعت ماشین آلات معدنی و غلطک‌های بزرگ استفاده می‌شود.

۳) رولبرینگ کف گرد Thrust Roller Bearings

رولبرینگ‌های کف گرد فقط بار را در یک جهت محوری تحمل می‌کنند، لذا مهندسان برای حل این مسأله رولبرینگ‌ها را در انواع مختلفی می‌سازند بعنوان مثال رولبرینگ کف گرد استوانه‌ایی برای تحمل بار محوری مناسب است، اگر که به علت محدودیت فضا نتوانیم از رولبرینگ کف گرد استوانه‌ایی استفاده کنیم سراغ رولبرینگ کف گرد سوزنی می‌رویم.

خرید از نمایندگی شایان صنعت

۴) رولبرینگ مخروطی Taper Roller Bearings

رولبرینگ مخروطی شامل یک رینگ داخلی با دو لبه یا رینگ خارجی بدون لبه و مجموعه‌ایی از رولر‌های مخروطی شکل می‌باشد.

زاویه تماس اکثر رولبرینگ‌های مخروطی بین ۱۰ تا ۲۰ درجه می‌باشد که با توجه به کاربرد آن‌ها متفاوت می‌باشد. از رولبرینگ‌های مخروطی بیشتر در صنعت ماشین آلات صنعتی و گیربکس و جعبه دنده‌ها استفاده می‌شود و اصلی‌ترین مزیت آن‌ها تحمل بار شعاعی و محوری و قابلیت تفکیک آن‌ها می‌باشد.
